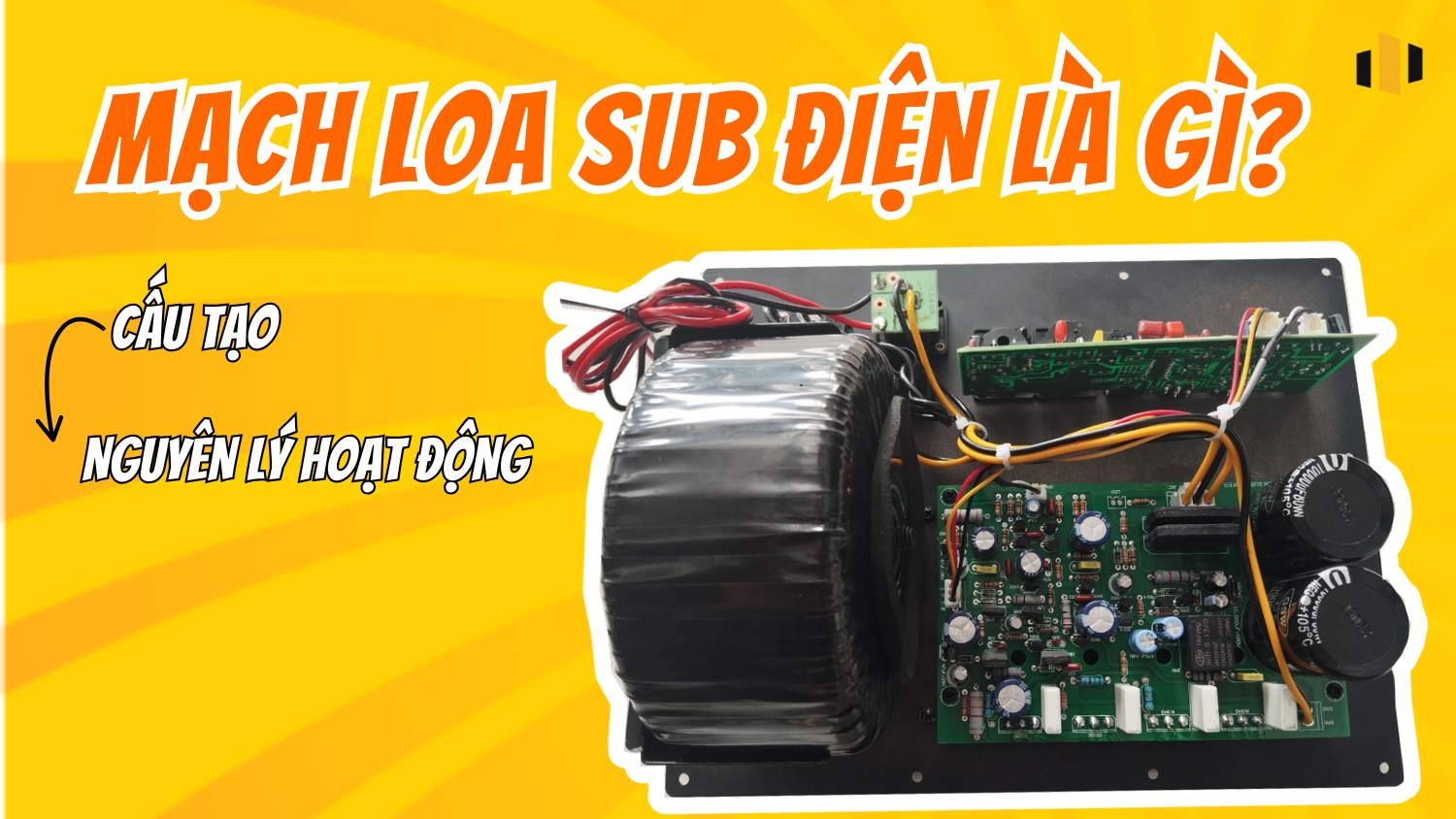

Mạch Loa Sub Điện Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động Của Mạch
Mạch loa sub là linh kiện đứng sau đảm nhận vai trò tạo nên âm trầm mạnh mẽ mà bạn cảm nhận được khi tích hợp chiếc sub điện vào dàn karaoke. Vậy mạch loa sub điện là gì? Cấu tạo và nguyên lý hoạt động ra sao? Hãy cùng Trường Thành Audio khám phá ngay ở bài viết sau đây nhé!
Mạch loa sub điện là gì?
Mạch loa sub điện chính là bo mạch khuếch đại được tích hợp sẵn bên trong chiếc loa sub, có nhiệm vụ xử lý tín hiệu âm thanh và khuếch đại tín hiệu tần số thấp đó truyền đến loa.
Loa sub tích hợp mạch khuếch đại sử dụng mạch riêng bao gồm cả bộ phần tần và mạch công suất, điều này cho phép loa hoạt động độc lập nên chỉ cần cấp nguồn và tín hiệu là có thể sử dụng ngay.
Xem thêm: Hướng dẫn chọn và lắp đặt mạch loa sub điện bass 30cm
Cấu tạo và nguyên lý hoạt động của mạch loa sub điện
Cấu tạo:
- Mạch phần tần tần số thấp: Có nhiệm vụ loại bỏ những dải tần ở âm mid/treble, chỉ giữ lại tín hiệu âm thanh dưới 150Hz. Mạch này có thể sử dụng tụ điện, cuộn cảm hoặc mạch lọc điện tử.
- Mạch khuếch đại công suất: Sau khi nhận được tín hiệu gửi đến, mạch công suất sẽ khuếch đại công suất lên đủ lớn để truyền đến củ loa bass. Mạch Class D thường được sử dụng nhiều nhất vì có hiệu suất hoạt động cao và ít sinh nhiệt.
- Mạch điều khiển: Bao gồm các nút chỉnh gain, cắt tần số và phase (hoặc bass boost) giúp bạn dễ dàng điều chỉnh âm trầm phù hợp với không gian và gu âm nhạc của mình.
- Nguồn cấp: Một nguồn điện năng ổn định cho toàn bộ hệ thống mạch, thường là nguồn xung để đảm bảo kích thước nhỏ gọn và ít bị nóng máy.
Nguyên lý hoạt động của mạch loa sub điện:
Mạch nhận tín hiệu các nguồn bên ngoài như amply, vang số, đầu karaoke,... thông qua các cổng RCA, Jack 3.5mm, Jack XLR, ... Tín hiệu đầu vào lúc này vẫn chưa chứa toàn bộ dải tần.
Kế tiếp là quá trình lọc tần số thấp. Nếu loa sub điện đang dùng có mạch thụ động thì tụ điện và cuộn cảm sẽ đảm nhận vai trò này. Trường hợp loa dùng mạch chủ động sẽ sử dụng IC op-amp hoặc mạch tích hợp chuyên dục để lọc tần. Giai đoạn này được thúc hiện nhằm mục đích loại bỏ các tần số cao và trung, chỉ giữ lại âm trầm từ 20Hz - 150Hz (tùy mức cắt).
Tín hiệu sau khi lọc được đưa qua bộ điều khiển gồm gain/volume, Phase hoặc một số mạch còn có Bass Boost để tăng cường dải siêu trầm từ 30Hz - 60Hz nếu cần.
Sau công đoạn điều chỉnh, tín hiệu bass được đưa vào mạch công suất. Mạch này sẽ khuếch đại tín hiệu từ mức mV lên hàng chục hoặc hàng trăm Watt đủ để kích hoạt củ bass đánh mạnh mẽ và tái tạo âm trầm rõ ràng hơn. Những mạch công suất thường được dùng là TPA3116D2, TDA7498E, IRS2092, LM3886... Một số mạch cao cấp còn có mạch bảo vệ quá áp hoặc quá nhiệt để tăng độ bền của thiết bị.
Cuối cùng, tín hiệu sẽ được chuyển đến củ loa bass. Loa sub tái tạo các dải trầm đã được lọc và mang lại chất lượng âm thanh mạnh mẽ, sâu, sạch. Nhờ được trải qua nhiều công đoạn lọc, âm thanh nhận được rất ít xảy ra tình trạng méo tiếng và dải tần được xử lý chính xác.
Mạch loa sub điện là bộ phận quyết định 80% hiệu suất hoạt động của loa sub. Nếu bạn đang tìm loa sub điện mini, sub điện dành cho gia đình hoặc muốn tư vấn hệ thống karaoke chuyên nghiệp, liên hệ ngay Trường Thành Audio sẽ có đội ngũ kỹ thuật sẵn sàng hỗ trợ bạn từ A đến Z.
