Thiết Kế Âm Thanh và Phân Tần Cho Loa: Những Vấn Đề Cần Lưu Ý và Các Công Cụ Hỗ Trợ - Trường Thành Audio
I. Lời Mở Đầu
Xin chào các bạn, tôi là Jackie Han. Hôm nay chúng ta sẽ cùng khám phá những yếu tố quan trọng khi thiết kế âm thanh và phân tần cho một chiếc loa, đặc biệt là khi sử dụng phần mềm Smaart V8. Chúng ta sẽ xem xét các thiếu sót có thể gặp phải, những vấn đề cần lưu ý, và các công cụ, sách cần tham khảo để bổ sung kiến thức. Ngoài ra, chúng ta cũng sẽ phân tích ảnh hưởng của các loại tụ điện khác nhau đến màu sắc âm thanh và so sánh các loại vật liệu làm thùng loa. Cuối cùng, tôi sẽ đưa ra luận điểm cá nhân dựa trên kinh nghiệm của mình.
Giao lưu và nhận chứng nhận đào tạo từ Rational Acoustics
II. Thiếu Sót Khi Sử Dụng Smaart V8 Để Thiết Kế Phân Tần
Smaart V8 là một công cụ mạnh mẽ trong việc phân tích và tối ưu hóa âm thanh, nhưng khi sử dụng nó để thiết kế phân tần cho loa, bạn có thể gặp phải một số thiếu sót sau:
Thiếu Công Cụ Thiết Kế Crossover: Smaart V8 chủ yếu là một công cụ phân tích âm thanh thời gian thực, không phải là phần mềm thiết kế crossover. Điều này có nghĩa là bạn sẽ cần phải sử dụng thêm phần mềm khác để thiết kế và mô phỏng mạch phân tần.
Không Hỗ Trợ Mô Phỏng Chi Tiết: Smaart V8 không cung cấp các mô phỏng chi tiết về hiệu ứng của các thành phần mạch (như tụ điện, cuộn cảm) trên đặc tính tần số và pha. Điều này đòi hỏi bạn phải dựa vào kinh nghiệm và các công cụ bổ trợ khác để hoàn thiện thiết kế.
Khó Khăn Trong Việc Tối Ưu Hóa Toàn Bộ Hệ Thống: Smaart V8 tập trung vào việc phân tích và điều chỉnh âm thanh trong môi trường thực tế. Việc tối ưu hóa hệ thống loa từ khâu thiết kế có thể gặp nhiều khó khăn khi chỉ dựa vào công cụ này.
III. Những Vấn Đề Cần Lưu Ý Khi Thiết Kế Loa Fullrange Sử Dụng Phân Tần
1. Lựa Chọn Driver Phù Hợp
Tần Số Đáp Ứng: Chọn driver có tần số đáp ứng rộng và phẳng.
Độ Nhạy: Độ nhạy cao sẽ giúp loa phát ra âm thanh lớn hơn với cùng một mức công suất.
SPL (Sound Pressure Level): Chọn driver có SPL cao để đảm bảo âm thanh mạnh mẽ và rõ ràng.

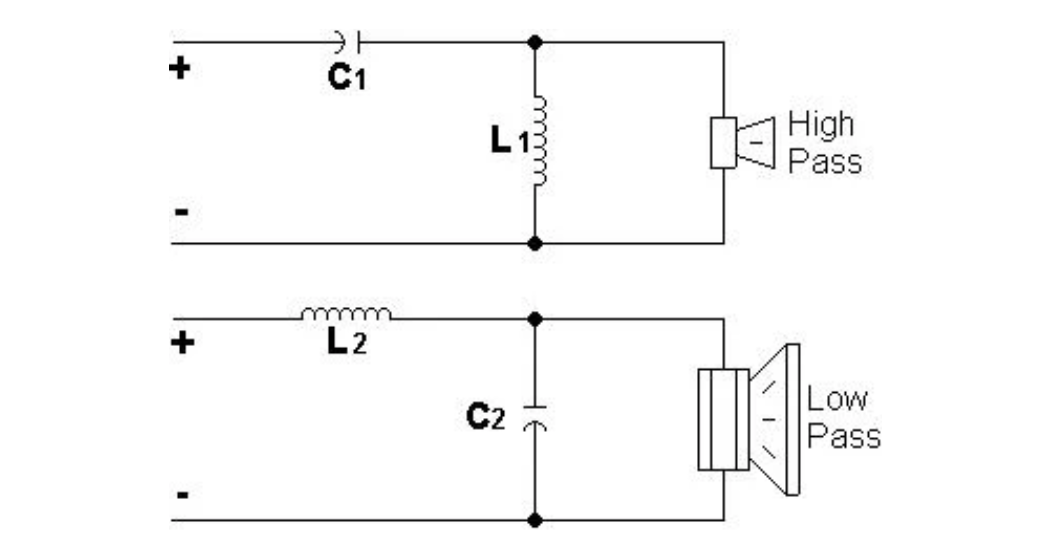

2. Thiết Kế Mạch Phân Tần (Crossover)
Điểm Cắt Tần (Crossover Point): Chọn điểm cắt tần phù hợp để các driver hoạt động hiệu quả trong dải tần số của chúng.
Độ Dốc (Slope): Sử dụng độ dốc phù hợp (6dB, 12dB, 24dB/octave) để chuyển giao mượt mà giữa các driver.
Pha và Trễ Thời Gian: Đảm bảo pha và trễ thời gian giữa các driver được tối ưu hóa để tránh hiện tượng triệt tiêu sóng âm.
3. Thiết Kế Thùng Loa
Thể Tích Thùng: Tính toán thể tích thùng loa dựa trên thông số kỹ thuật của driver để đảm bảo hiệu suất tốt nhất.
Lỗ Thông Hơi (Port): Tính toán kích thước và vị trí lỗ thông hơi để tối ưu hóa phản hồi bass.
Chất Liệu Thùng: Chọn chất liệu thùng phù hợp để đảm bảo độ bền và chất lượng âm thanh.
4. Các Vấn Đề Về Âm Học
Phản Xạ Và Hấp Thụ: Thiết kế thùng loa để giảm thiểu phản xạ âm bên trong và tối ưu hóa hấp thụ âm.
Cộng Hưởng: Tránh các tần số cộng hưởng không mong muốn trong thùng loa.
5. Các Yếu Tố Khác Cần Quan Tâm
Đáp Ứng Phẳng Không Đủ: Đáp ứng tần số phẳng là yếu tố quan trọng, nhưng không phải là tất cả. Một loa tốt cần phải có khả năng tái tạo âm thanh trung thực, không chỉ ở đáp ứng tần số mà còn ở khả năng phản hồi nhanh và chính xác của các driver.
Dải Động (Dynamic Range): Một chiếc loa tốt cần phải có dải động rộng để tái tạo được các âm thanh từ rất nhỏ đến rất lớn một cách rõ ràng và không bị méo tiếng.
Độ Phân Giải (Resolution): Độ phân giải của loa quyết định khả năng tái tạo các chi tiết nhỏ nhất trong âm thanh. Một loa có độ phân giải cao sẽ giúp nghe rõ ràng từng chi tiết nhỏ trong bản nhạc.
Tương Tác Pha (Phase Interaction): Đảm bảo các driver không gây ra hiện tượng triệt tiêu lẫn nhau do sai lệch pha.
IV. Các Công Cụ Và Sách Tham Khảo
1. Sách Tham Khảo
"The Loudspeaker Design Cookbook" của Vance Dickason: Cuốn sách kinh điển về thiết kế loa, cung cấp kiến thức chi tiết về các nguyên lý và kỹ thuật thiết kế loa.
"Testing Loudspeakers" của Joseph D'Appolito: Hướng dẫn chi tiết về cách kiểm tra và đánh giá loa.
2. Phần Mềm Hỗ Trợ
Loudsoft: Một trong những phần mềm hàng đầu trong thiết kế và mô phỏng loa. Nó cung cấp các công cụ mạnh mẽ để thiết kế phân tần và mô phỏng đáp ứng tần số, pha.
XSim: Phần mềm miễn phí để thiết kế mạch phân tần cho loa, cho phép mô phỏng và tối ưu hóa mạch.
WinISD: Công cụ tính toán thể tích thùng loa và lỗ thông hơi, hỗ trợ thiết kế loa subwoofer và fullrange.
V. Ảnh Hưởng Của Các Loại Tụ Điện Đến Màu Sắc Âm Thanh
1. BENNIC
Tụ điện BENNIC thường được biết đến với âm thanh trung tính, không làm thay đổi màu sắc âm thanh quá nhiều. Chúng được sử dụng rộng rãi trong các thiết kế loa cao cấp như Fohhn.

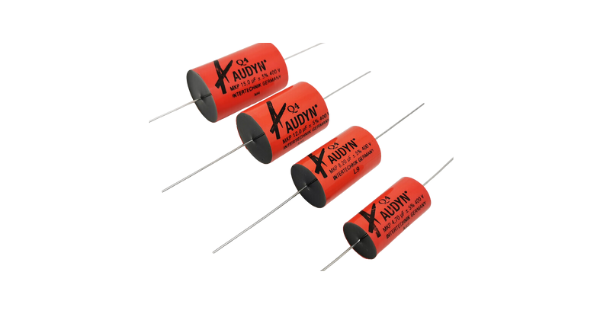

2. AUDYN
Tụ điện AUDYN có xu hướng mang lại âm thanh ấm áp hơn, với độ chi tiết cao và phản hồi nhanh. Chúng thường được sử dụng trong các hệ thống loa audiophile để tăng cường độ rõ ràng và chi tiết của âm thanh.
3. Jantzen
Tụ điện Jantzen thường được sử dụng để cải thiện độ trong suốt và chi tiết của âm thanh. Chúng mang lại âm thanh tự nhiên và ít màu sắc.

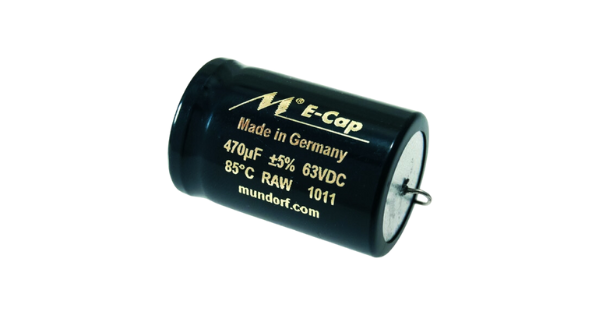

4. Mundorf
Mundorf là một hãng tụ điện nổi tiếng với các sản phẩm cao cấp, thường được sử dụng trong các hệ thống loa đòi hỏi chất lượng âm thanh tối ưu. Các tụ điện của Mundorf mang lại âm thanh rất chi tiết và sạch sẽ. D&B Audiotechnik sử dụng Mundorf để đảm bảo rằng âm thanh phát ra từ loa của họ có độ chi tiết và sắc nét cao nhất.
VI. Sử Dụng Vật Liệu Làm Thùng Loa
1. Các Loại Gỗ
Gỗ Sồi: Gỗ sồi có độ cứng và độ bền cao, mang lại âm thanh chắc chắn và mạnh mẽ.
Bạch Dương Nga: Gỗ bạch dương có độ cứng vừa phải, dễ gia công và mang lại âm thanh ấm áp, cân bằng.
Bạch Dương Phần Lan: Tương tự như bạch dương Nga, nhưng có chất lượng cao hơn và độ bền tốt hơn.
Gỗ Óc Chó Nhập Khẩu Mỹ: Gỗ óc chó mang lại âm thanh ấm áp và tự nhiên, phù hợp cho các loa cao cấp.
2. Vật Liệu Kim Loại
Sử dụng kim loại để làm thùng loa có thể mang lại độ bền cao và khả năng chống cộng hưởng tốt. Tuy nhiên, kim loại thường có khối lượng lớn và khó gia công, đồng thời có thể ảnh hưởng đến màu sắc âm thanh do cộng hưởng nội tại của vật liệu.
VII. Trở Kháng Của Loa
1. Trở Kháng Tốt Là Gì?
Trở kháng của loa là yếu tố quan trọng cần xem xét khi thiết kế và sử dụng loa. Trở kháng tiêu chuẩn của loa thường là 4 ohms, 8 ohms hoặc 16 ohms. Một loa với trở kháng 8 ohms thường được coi là phù hợp cho hầu hết các ampli và hệ thống âm thanh, giúp đảm bảo tương thích và hoạt động ổn định.
2. Tầm Quan Trọng Của Trở Kháng
Tương Thích Với Ampli: Đảm bảo trở kháng loa phù hợp với ampli để tránh hiện tượng quá tải hoặc hỏng hóc.
Hiệu Suất và Công Suất: Trở kháng ảnh hưởng đến hiệu suất và công suất phát ra của loa. Loa có trở kháng thấp hơn thường yêu cầu ampli mạnh hơn.
Chất Lượng Âm Thanh: Trở kháng không đồng nhất có thể dẫn đến biến dạng âm thanh và hiệu ứng tiêu cực khác.
VIII. Tính Toán Thể Tích Và Lỗ Hơi Của Loa
1. Tính Toán Thể Tích Thùng
Để tính toán thể tích thùng loa, bạn cần biết thông số T/S (Thiele/Small) của driver, bao gồm Vas (thể tích không khí tương đương), Qts (hệ số chất lượng tổng) và Fs (tần số cộng hưởng).
Công thức cơ bản: Vb=Vas×(QtsQtc)2V_b = Vas times (frac{Qts}{Qtc})^2Vb=Vas×(QtcQts)2
Trong đó, QtcQtcQtc là hệ số chất lượng của thùng loa, thường được chọn là 0.707 để có phản hồi tần số phẳng.
2. Tính Toán Lỗ Thông Hơi
Để tính toán kích thước lỗ thông hơi, bạn cần biết thể tích thùng (Vb) và tần số cộng hưởng của thùng (Fb).
Công thức cơ bản: L=(23562.5×D2)(Vb×Fb2)L = frac{(23562.5 times D^2)}{(Vb times Fb^2)}L=(Vb×Fb2)(23562.5×D2)
Trong đó:
LLL là chiều dài lỗ thông hơi.
DDD là đường kính lỗ thông hơi.
IX. Tại Sao Sử Dụng Loudsoft?
Loudsoft là một trong những phần mềm hàng đầu trong thiết kế loa vì:
Mô Phỏng Chính Xác: Cung cấp các mô phỏng chính xác về đáp ứng tần số, pha và độ nhạy của loa.
Thiết Kế Phân Tần: Cho phép thiết kế và tối ưu hóa mạch phân tần một cách chi tiết.
Dễ Sử Dụng: Giao diện thân thiện và dễ sử dụng, phù hợp cho cả người mới bắt đầu và chuyên gia.
So Sánh Với Các Phần Mềm Khác
WinISD: Tốt cho việc tính toán thể tích thùng và lỗ thông hơi, nhưng không mạnh mẽ trong thiết kế phân tần.
XSim: Tốt cho thiết kế phân tần nhưng không hỗ trợ mô phỏng toàn bộ hệ thống loa như Loudsoft.
X. Luận Điểm Cá Nhân
Dựa trên kinh nghiệm của tôi, thiết kế loa là một quá trình kết hợp giữa khoa học và nghệ thuật. Sử dụng các công cụ như Loudsoft giúp đơn giản hóa quá trình và cung cấp các kết quả chính xác. Tuy nhiên, không nên chỉ dựa vào công cụ mà quên đi việc lắng nghe và điều chỉnh theo cảm nhận thực tế. Sự khác biệt giữa một chiếc loa tốt và một chiếc loa tuyệt vời thường nằm ở chi tiết nhỏ và sự tinh tế trong thiết kế và điều chỉnh.
Hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn diện về thiết kế loa và những công cụ hỗ trợ. Chúc bạn thành công trong việc tạo ra những chiếc loa với âm thanh tuyệt vời!
