Sơ Đồ Kết Nối Dàn Âm Thanh Sân Khấu Chuẩn: Bản Vẽ Chi Tiết - Trường Thành Audio

1. Tầm Quan Trọng Của Hệ Thống Âm Thanh Sân Khấu

Âm thanh là linh hồn của một buổi sự kiện, giúp tạo ra không khí, cảm xúc và tăng tính tương tác của khán giả với chương trình. Chất lượng âm thanh cũng là yếu tố quan trọng quyết định thành công của sự kiện.

2. Định Hướng Hệ Thống Loa Sân Khấu

Trước khi lắp đặt hệ thống loa sân khấu, cần xác định rõ mục đích sử dụng, diện tích và chất liệu sân khấu. Điều này giúp lựa chọn đúng các thiết bị và phương pháp lắp đặt phù hợp, đảm bảo chất lượng âm thanh tối ưu.

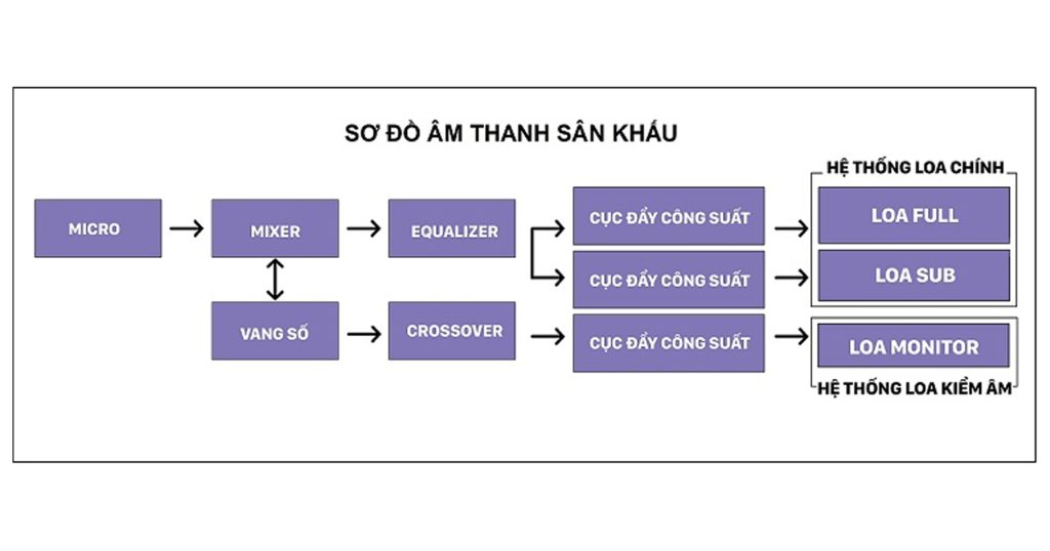

3. Các Yếu Tố Quan Trọng Trong Sơ Đồ Kết Nối

• • Tín Hiệu Âm Thanh: Lấy tín hiệu output từ các nguồn âm thanh như micro, đàn, máy tính,… gửi đến bảng mixer. Mixer nhận tín hiệu âm thanh này, điều chỉnh và phân phối đến các thiết bị khác.

  • Kết Nối Mixer Với Các Thiết Bị Khác: Tín hiệu từ mixer sau khi đã được xử lý sẽ được gửi đến các thiết bị khác như amplifier (amply), loa,… thông qua các dây kết nối. Amplifier có chức năng tăng cường tín hiệu âm thanh trước khi gửi đến loa.

  • Cân Nhắc Trở Kháng: Trở kháng của mỗi thiết bị âm thanh phải được cân nhắc kỹ lưỡng để đảm bảo tín hiệu âm thanh không bị méo mó.

  • Các Thiết Bị Hỗ Trợ Khác: Các thiết bị như equalizer, vang số, crossover cũng cần được kết nối đúng cách để đảm bảo chất lượng âm thanh tốt nhất.

  • Cấu Trúc Hệ Thống: Cần bố trí các thiết bị âm thanh hợp lý, đảm bảo các thiết bị không quá gần hoặc xa nhau để tránh nhiễu tín hiệu.

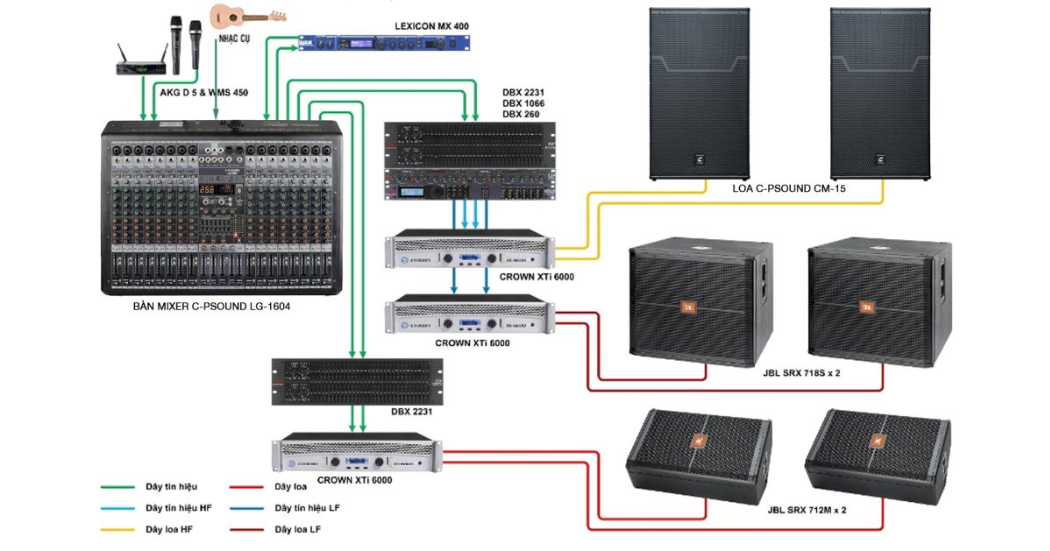

4. Bản Vẽ Chi Tiết Sơ Đồ Kết Nối Dàn Âm Thanh Sân Khấu

Chuẩn Bị Bản Vẽ Chi Tiết: Bản vẽ chi tiết sơ đồ kết nối sẽ giúp quá trình lắp đặt dễ dàng hơn. Đảm bảo tất cả các dây kết nối, đầu vào và đầu ra của thiết bị đều được đánh dấu rõ ràng để dễ quản lý và tránh gây rối.

Ví Dụ Minh Họa:

• • Micro và Các Nguồn Âm Thanh Khác: Kết nối micro và các thiết bị như máy nghe nhạc, máy tính,… với mixer qua đường cắm AUX hoặc LINE riêng biệt.

  • Mixer: Kết nối mixer với thiết bị khuếch đại qua đường cắm chính. Đảm bảo các cáp kết nối chính xác và ổn định.

  • Amplifier và Loa: Kết nối loa với thiết bị khuếch đại bằng dây loa hai dây riêng biệt, đảm bảo giắc cắm chính xác và chắc chắn.

5. Một Số Lưu Ý Khi Kết Nối Dàn Âm Thanh Sân Khấu

• • Sử Dụng Cáp Chất Lượng Cao: Luôn sử dụng cáp âm thanh và cáp loa chất lượng cao để truyền tín hiệu âm thanh chính xác và không gây nhiễu.

  • Xác Định Thông Số Kỹ Thuật: Xác định các thông số kỹ thuật của sản phẩm trong dàn âm thanh như công suất, trở kháng để tránh hiện tượng quá tải hay cháy chập khi ghép nối.

  • Bố Trí Loa Hợp Lý: Bố trí loa sao cho âm thanh được phân tán đồng đều và không tạo ra hiệu ứng phản xạ. Đặc biệt, với sự kiện tổ chức ngoài trời, cần chọn loa phù hợp với diện tích khu vực tổ chức.

  • Kết Nối Chính Xác: Kết nối loa với thiết bị khuếch đại bằng dây loa hai dây riêng biệt, đảm bảo giắc cắm chính xác và chắc chắn.

  • Lựa Chọn Mixer Phù Hợp: Mixer là linh hồn của dàn âm thanh, tất cả tín hiệu âm thanh đều được mixer xử lý trước khi phát ra loa. Chọn mixer phù hợp với tính chất và nội dung của chương trình.

  • Kiểm Tra Và Điều Chỉnh: Sau khi kết nối, kiểm tra và điều chỉnh âm lượng các thiết bị đầu vào để phối hợp và đồng bộ với nhau. Sử dụng các công cụ như equalizer, compressor, noise gate để tinh chỉnh và cân bằng âm thanh.

Nếu bạn còn băn khoăn hoặc cần thêm thông tin về cách thiết kế sơ đồ kết nối dàn âm thanh sân khấu, hãy liên hệ với Trường Thành Audio. Chúng tôi luôn sẵn sàng hỗ trợ và tư vấn để bạn có được hệ thống âm thanh hoàn hảo nhất.
