Hướng Dẫn Chi Tiết Cách Kết Nối Cục Đẩy 4 Kênh Chuẩn Kỹ Thuật, An Toàn Tuyệt Đối

Bạn vừa đầu tư một chiếc cục đẩy công suất 4 kênh hiện đại cho dàn âm thanh của mình nhưng vẫn còn rối bời trước các cổng kết nối và dây dẫn phía sau ? Bạn lo lắng việc kết nối sai có thể làm hỏng loa hoặc không phát huy hết tác dụng của cục đẩy. Đừng lo!

Bài viết này của Trường Thành Audio sẽ là cẩm nang toàn diện , hướng dẫn bạn từng bước cách kết nối cục đẩy 4 kênh một cách chuẩn xác và an toàn nhất, áp dụng cho những người mới bắt đầu.

1. Chuẩn bị trước khi bắt đầu: An toàn là bạn, tai nạn là thù !

Trước khi chạm tay vào bất kỳ dây dẫn nào , hãy đảm bảo bạn đã tuân thủ các nguyên tắc vàng sau :

• Tắt hoàn toàn thiết bị : Luôn đảm bảo cục đẩy , vang số/ mixer, và mọi thiết bị khác trong dàn âm thanh đã được tắt nguồn ( OFF ) và rút phích cắm khỏi ổ điện.
• Chuẩn bị đầy đủ dây dẫn :
  • Dây tín hiệu ( XLR hoặc Canon ) : Để truyền tín hiệu từ vang số/mixer xuống cục đẩy.
  • Dây loa  ( chuẩn Speakon/Neutrik được khuyên dùng ) : Để truyền công suất từ cục đẩy ra loa.
  • Dây nguồn : Dây cắm điện cho cục đẩy .
• Đọc hướng dẫn sử dụng : Mỗi model cục đẩy có thể có một vài khác biệt nhỏ. Việc đọc qua sách hướng dẫn từ nhà sản xuất sẽ giúp bạn nắm rõ thông số và các lưu ý đặc biệt.

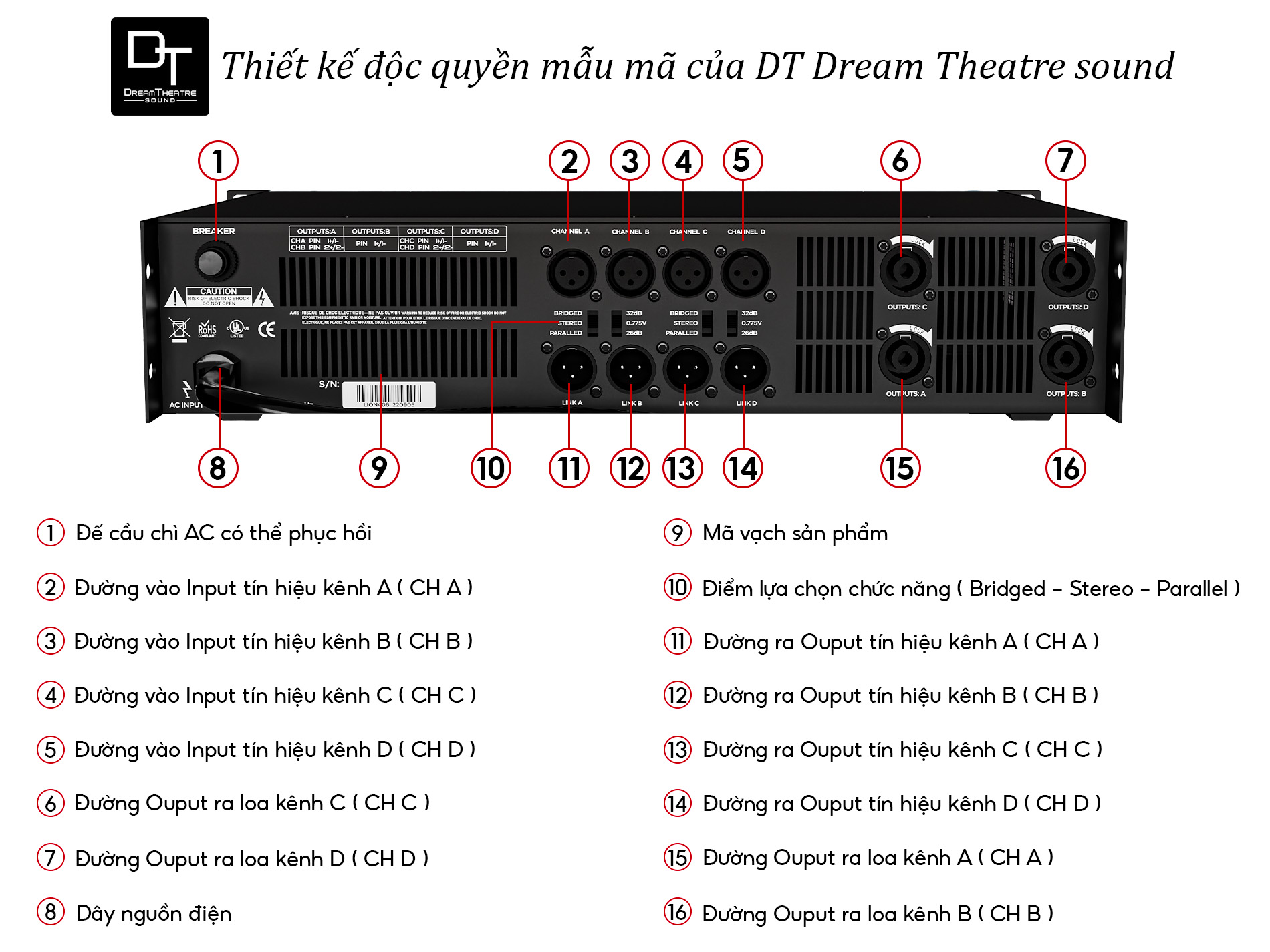

2. Giải mã các cổng kết nối phía sau cục đẩy 4 kênh

Để kết nối chính xác, trước tiên chúng ta cần hiểu rõ chức năng của từng khu vực ở mặt sau thiết bị :

• INPUT ( TÍN HIỆU VÀO ) : Đây là nơi nhận tín hiệu âm thanh từ vang số, mixer. Thường có 4 cổng vào , tương ứng với 4 kênh ( CH1 , CH2 , CH3 , CH4). Các cổng phổ biến là XLR ( còn gọi là Canon ) hoặc 6.35mm.
• OUTPUT ( TÍN HIỆU RA ) : Nơi truyền công suất đã được khuếch đại ra loa . Cổng kết nối chuyên nghiệp và an toàn nhất hiện nay là Speakon ( Neutrik ). Một số dòng có thêm cổng cọc vặn ( Binding Post ).
• MODE SWITCH ( CÔNG TẮC CHẾ ĐỘ ) : Đây là phần cực kỳ quan trọng , cho phép bạn chọn cách cục đẩy hoạt động. Ba chế độ cơ bản là :
  • STEREO : Mỗi kênh hoạt động độc lập, nhận tín hiệu riêng và xuất ra một loa riêng.
  • PARALLEL : Tín hiệu vào 1 kênh sẽ được tự động sao chép sang kênh còn lại  ( Ví dụ vào CH1 sẽ có cả ở CH2 ).
  • BRIDGE : Gộp công suất của 2 kênh làm một để kéo một thiết bị công suất lơn ( thường là loa sub hơi )
• POWER ( NGUỒN ĐIỆN ) : Cổng cắm dây nguồn AC 220V .

3. Hướng dẫn kết nối 2 kịch bản phổ biến nhất

Kịch bản 1 : Kết nối 4 loa Full - Range ( Chế độ STEREO )

Đây là cách kết nối cơ bản để kéo 2 cặp loa độc lập , giúp âm thanh phủ đều không gian.

Mục đích : Dùng cho phòng karaoke , nhà hàng, quán cafe cần âm thanh mạnh mẽ , bao trùm.

Các bước thực hiện :

1. Cài đặt chế độ : Tìm công tắc " Mode " phía sau cục đẩy , gạt sang vị trí Stereo.

2. Kết nối tín hiệu vào ( INPUT ) :

• • • Dùng 4 dây tín hiệu XLR.
    • Kết nối các cổng OUTPUT trên vang số/mixer vào 4 cổng INPUT ( CH1, CH2 , CH3, CH4) của cục đẩy. ( Ví dụ : Main Left/Right, Center, Surround..).

3. Kết nối tín hiệu ra ( OUTPUT ) :

• • • Dùng 4 dây loa chuẩn SpeakON.
    • Cắm lần lượt từ các công OUTPUT ( CH1, CH2 , CH3 , CH4 ) trên cục đẩy vào cổng kết nối trên từng chiếc loa tương ứng.

4. Kiểm tra : Rà soát lại tất cả các jack cắm đã chắc chắn, đúng vị trí.

5. Bật nguồn : Cắm điện và bật nguồn theo trình tự : Nguồn phát -> Vang số/Mixer -> Cục đẩy công suất ( bật cuối cùng ).

Kịch bản 2: Kết nối 2 loa full - range + 1 loa sub hơi ( Chế độ STEREO + BRIDGE )

Đây là cấu hình đặc trưng cho các dàn karaoke , vừa có lời ca sáng rõ , vừa có tiếng trầm uy lực.

Mục đích : Tối ưu sức mạnh, dùng 2 kênh kéo loa full và 2 kênh còn lại dồn sức mạnh để đánh loa sub.

Các bước thực hiện :

1. Cài đặt chế độ :

• • • Gạt công tắc chế độ của cặp kênh loa kéo full ( Ví dụ CH1/CH2 ) về STEREO.
    • Gạt công tắc chế độ của cặp kênh kéo loa sub ( Ví dụ CH3/CH4 ) về BRIDGE.

2. Kết nối tín hiệu vào ( INPUT ) :

• • • Kết nối tín hiệu cho 2 loa full từ cổng Main Left/Right của vang số vào INPUT CH1 và CH2 của cục đẩy.
    • Kết nối tín hiệu cho loa sub từ cổng SUB OUT của vang số vào INPUT CH3 ( thường khi ở chế độ Bridge , cục đẩy chỉ nhận tín hiệu từ 1 kênh )

3. Kết nối tín hiệu ra ( OUTPUT ):

• • • Với 2 loa full : Kết nối OUTPUT CH1, CH2 vào 2 loa full như bình thường.
    • Với loa sub : Ở chế độ BRIDGE , bạn không cắm dây loa vào từng cổng riêng lẻ. Hãy nhìn ký hiệu trên mặt sau cục đẩy, sẽ có hướng dẫn khu vực cắm dây cho chế độ này. Thông thường , bạn sẽ dùng 1 dây loa SpeakON có 2 lõi ( +/- ) và kết nối vào 2 cọc dương của 2 kênh ( Ví dụ : cọc +1 của CH3 và cọc +1 của CH4 ) . Hãy kiểm tra thêm sách hướng dẫn để chắc chắn 100%.

4. Kiểm tra và bật nguồn : Kiểm tra lại toàn bộ và bật nguồn theo trình tự : Nguồn phát -> Vang số/Mixer -> Cục đẩy công suất ( bật cuối cùng ).

4. Những lưu ý để giúp hệ thống bền bỉ hơn

• Quy tắc tắt bật : Luôn bật cục đẩy cuối cùng và tắt cục đẩy đầu tiên để tránh tiếng nổ "bụp" ra loa.
• Đảm bảo trở kháng : Trở kháng của loa phải bằng hoặc lớn hơn trở kháng mà cục đẩy hỗ trợ. Ví dụ không nên đấu loa 4ohm vào cục đẩy chỉ hỗ trợ 8 Ohm ở chế độ đó.
• Thông gió : Luôn đặt cục đẩy ở nơi thoáng mát, không bịt kín các khe tản nhiệt để thiết bị hoạt động ổn định.

Việc kết nối chính xác không chỉ giúp dàn âm thanh bạn phát huy tối đa tiềm năng mà còn là yếu tố then chốt để bảo vệ các thiết bị đắt tiền. Hy vọng bài viết trên đã cung cấp cho bạn những thông tin hữu ích.

Nếu bạn vẫn còn bất kỳ thắc mắc nào hoặc cần hỗ trợ trực tiếp , hãy liên hệ với đội ngũ chuyên gia kỹ thuật của Trường Thành Audio!
