Giới Thiệu
Amplifier (bộ khuếch đại) là trái tim của bất kỳ hệ thống âm thanh nào, đóng vai trò quan trọng trong việc khuếch đại tín hiệu âm thanh từ các nguồn khác nhau để truyền tải đến loa. Trong số các loại mạch amplifier, Class AB và Class H là hai loại phổ biến nhất, mỗi loại đều có những ưu, nhược điểm riêng và phù hợp với các ứng dụng khác nhau. Với kinh nghiệm nhiều năm làm việc tại QSC, Crest Audio và nhiều thương hiệu ampli nổi tiếng trên thế giới, cùng với sự hỗ trợ từ nhiều chuyên gia hàng đầu, tôi sẽ giúp bạn hiểu rõ hơn về các loại mạch này, từ thiết kế, kiểu dáng, linh kiện cho đến cách nhận biết và lựa chọn sản phẩm phù hợp.
I. Mạch Amplifier Class AB
1. Thiết Kế Mạch Class AB
Nguyên Lý Hoạt Động
Mạch Class AB kết hợp những ưu điểm của cả mạch Class A và Class B. Trong mạch Class AB, hai transistor (hoặc cặp transistor) hoạt động luân phiên, mỗi transistor hoạt động trong hơn một nửa chu kỳ tín hiệu. Điều này giúp giảm hiện tượng méo chéo (crossover distortion) mà thường gặp ở mạch Class B.
Cấu Trúc và Linh Kiện
Transistor Hoạt Động Kép: Class AB sử dụng hai transistor hoạt động đồng thời trong một phần chu kỳ tín hiệu âm thanh, giúp cải thiện hiệu suất và giảm méo tiếng.
Điểm Nghỉ (Bias Point): Điểm nghỉ được đặt để các transistor không bao giờ hoàn toàn tắt, đảm bảo sự liên tục của tín hiệu và giảm méo chéo.
Bộ Tản Nhiệt: Do các transistor hoạt động liên tục, mạch Class AB cần các bộ tản nhiệt lớn để quản lý nhiệt độ.
Nguồn Cung Cấp Điện: Thường sử dụng nguồn điện tuyến tính để đảm bảo tín hiệu âm thanh trung thực và ổn định.
2. Ưu Điểm và Nhược Điểm
Ưu Điểm
Chất Lượng Âm Thanh Cao: Độ méo thấp, âm thanh trung thực và chi tiết, phù hợp cho các hệ thống hi-fi và các ứng dụng yêu cầu độ trung thực cao.
Hiệu Suất Cao Hơn Class A: Class AB có hiệu suất cao hơn Class A, tiêu hao ít năng lượng hơn và ít tỏa nhiệt hơn.
Thiết Kế Đơn Giản: Thiết kế của mạch Class AB đơn giản hơn so với mạch Class H, dễ bảo trì và sửa chữa.
Nhược Điểm
Hiệu Suất Năng Lượng Thấp Hơn Class D và H: Hiệu suất của Class AB không cao bằng Class D và H, do các transistor vẫn tiêu hao năng lượng khi không cần thiết.
Tản Nhiệt: Tản nhiệt vẫn là một vấn đề cần được quản lý tốt để tránh quá nhiệt và đảm bảo hiệu suất hoạt động ổn định.
3. Sản Phẩm Tiêu Biểu và Dẫn Chứng
Marantz PM8006
Mô Tả: Marantz PM8006 là một ampli tích hợp nổi tiếng với chất lượng âm thanh cao và thiết kế tinh tế. Sử dụng mạch Class AB, nó cung cấp âm thanh trung thực và độ méo thấp.
Link Hình Ảnh: Marantz PM8006
Amply 2 kênh nghe nhạc đỉnh cao với công suất 2x 70W / 8 ohm rms Mạch âm lượng điện được thiết kế mới Giai đoạn EQ của Marantz Musical Phono đặc biệt Mạch HDAM-SA3 độc quyền của Marantz Tấm đáy ba lớp Đầu vào / Đầu ra mạ vàng bao gồm. Đầu vào phono (MM) Biến áp hình xuyến được bảo vệ kép và các thành phần tùy chỉnh chất lượng cao Đầu nối loa Marantz SPKT-1 + nguyên bản, chất lượng cao (có thể chuyển đổi A / B) Có màu đen hoặc vàng bạc.

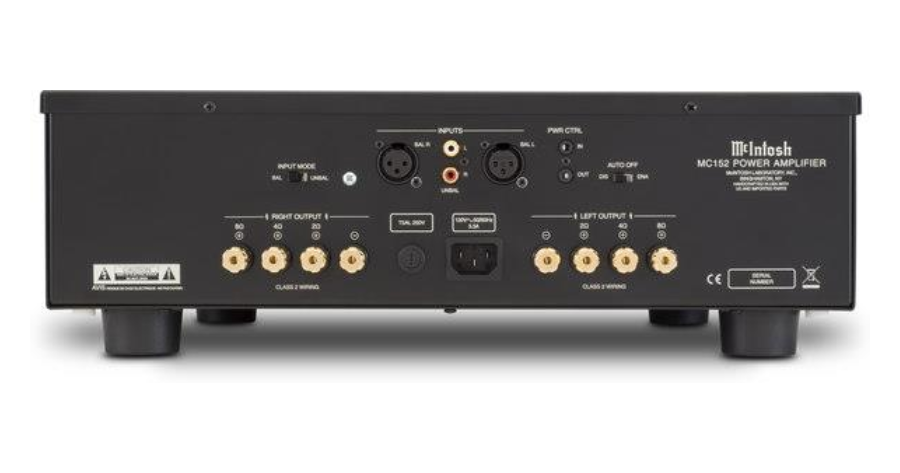

McIntosh MC152
Mô Tả: McIntosh MC152 là một ampli stereo với thiết kế sang trọng và hiệu suất âm thanh tuyệt vời. Mạch Class AB trong MC152 đảm bảo âm thanh rõ ràng và mạnh mẽ.
Link Hình Ảnh: McIntosh MC152
II. Mạch Amplifier Class H
1. Thiết Kế Mạch Class H
Nguyên Lý Hoạt Động
Mạch Class H là một cải tiến của mạch Class AB nhằm tăng hiệu suất. Nó hoạt động bằng cách thay đổi điện áp cung cấp cho các transistor đầu ra theo mức tín hiệu âm thanh. Khi tín hiệu nhỏ, mạch sử dụng điện áp thấp và khi tín hiệu lớn, điện áp cao hơn được sử dụng.
Cấu Trúc và Linh Kiện
Điều Chỉnh Điện Áp (Rail Switching): Mạch Class H sử dụng các cấp điện áp khác nhau để cung cấp năng lượng tương ứng với mức tín hiệu âm thanh. Điều này giúp tăng hiệu suất và giảm tỏa nhiệt.
Tầng Công Suất Đa Mức: Có thể có nhiều mức điện áp khác nhau để tối ưu hóa hiệu suất và giảm tỏa nhiệt.
Transistor Công Suất Cao: Sử dụng các transistor công suất cao, thường là MOSFET, để đảm bảo hiệu suất và độ bền.
Mạch Điều Chỉnh Điện Áp: Phức tạp hơn so với Class AB, yêu cầu các bộ điều chỉnh điện áp chính xác để đảm bảo hiệu suất và ổn định.
2. Ưu Điểm và Nhược Điểm
Ưu Điểm
Hiệu Suất Năng Lượng Cao: Class H tiêu hao ít năng lượng hơn và có hiệu suất cao hơn nhờ điều chỉnh điện áp theo mức tín hiệu.
Giảm Tỏa Nhiệt: Ít tỏa nhiệt hơn do chỉ sử dụng điện áp cao khi cần thiết, giúp tăng tuổi thọ của thiết bị.
Công Suất Lớn: Phù hợp cho các ứng dụng yêu cầu công suất lớn và hiệu suất cao, như các hệ thống âm thanh chuyên nghiệp và biểu diễn trực tiếp.
Nhược Điểm
Thiết Kế Phức Tạp: Mạch Class H phức tạp hơn trong thiết kế và yêu cầu quản lý điều chỉnh điện áp chính xác, dẫn đến chi phí sản xuất cao hơn.
Yêu Cầu Linh Kiện Chất Lượng Cao: Đòi hỏi các linh kiện chất lượng cao và bền bỉ để đảm bảo hoạt động ổn định và lâu dài.
3. Sản Phẩm Tiêu Biểu và Dẫn Chứng

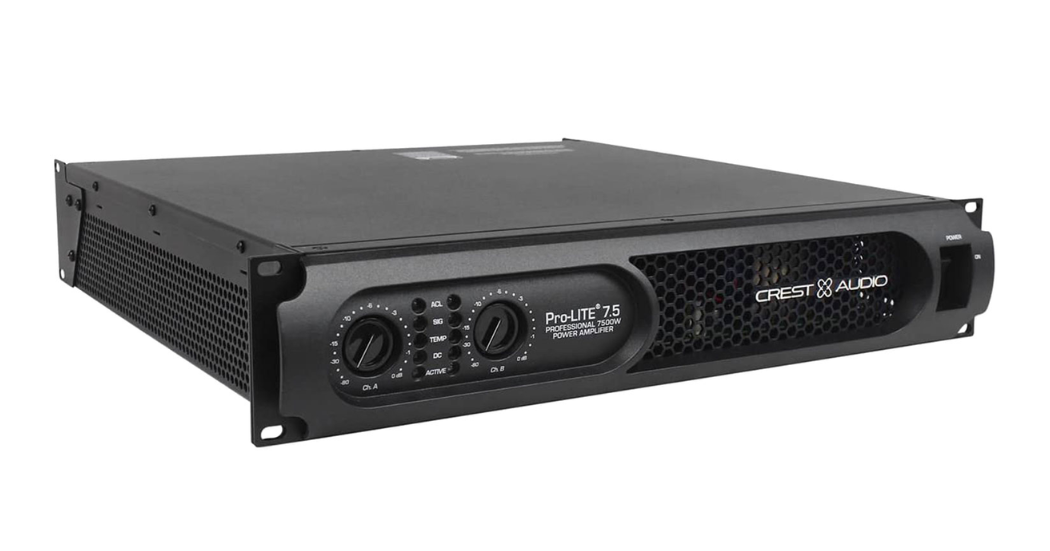

Crest Audio Pro-LITE 7.5
Mô Tả: Crest Audio Pro-LITE 7.5 là một ampli công suất cao với hiệu suất vượt trội và thiết kế chắc chắn. Sử dụng mạch Class H, nó cung cấp âm thanh mạnh mẽ và tiết kiệm năng lượng.
Link Hình Ảnh: Crest Audio Pro-LITE 7.5

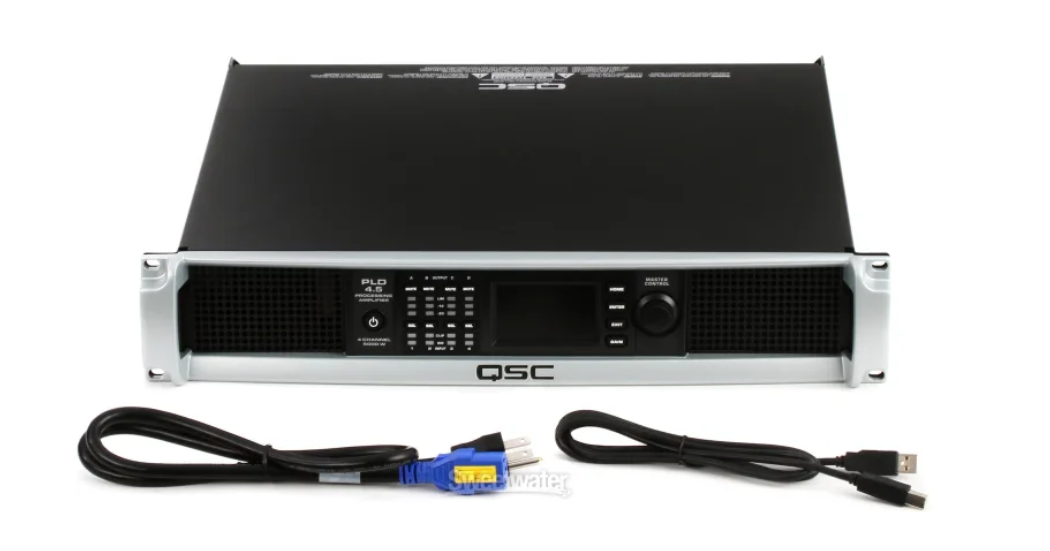

QSC PLD 4.5
Mô Tả: QSC PLD 4.5 là một ampli công suất đa kênh với hiệu suất cao và độ bền đáng tin cậy. Mạch Class H trong QSC PLD 4.5 đảm bảo hiệu suất năng lượng và chất lượng âm thanh tuyệt vời.
Link Hình Ảnh: QSC PLD 4.5
III. So Sánh Chi Tiết Class AB và Class H
1. Hiệu Suất Năng Lượng và Tản Nhiệt
Đặc Điểm | Class AB | Class H |
Hiệu Suất Năng Lượng | Hiệu suất thấp hơn vì các transistor hoạt động liên tục trong phần lớn chu kỳ tín hiệu. | Hiệu suất cao hơn do điều chỉnh điện áp cung cấp, chỉ sử dụng điện áp cao khi cần thiết. |
Tản Nhiệt | Tỏa nhiệt nhiều vì các transistor luôn tiêu thụ năng lượng. | Tỏa nhiệt ít hơn do sử dụng điện áp thấp khi tín hiệu nhỏ. |
2. Chất Lượng Âm Thanh
Đặc Điểm | Class AB | Class H |
Chất Lượng Âm Thanh | Chất lượng âm thanh cao với độ méo thấp, lý tưởng cho các ứng dụng yêu cầu độ trung thực cao. | Chất lượng âm thanh tốt, gần tương đương Class AB nhưng có thể gặp một số vấn đề với tín hiệu điện áp biến thiên. |
3. Phức Tạp Thiết Kế và Chi Phí
Đặc Điểm | Class AB | Class H |
Phức Tạp Thiết Kế | Thiết kế đơn giản hơn, dễ bảo trì và sửa chữa. | Thiết kế phức tạp hơn do yêu cầu điều chỉnh điện áp và có nhiều thành phần hơn. |
Chi Phí Sản Xuất | Chi phí thấp hơn do thiết kế ít phức tạp. | Chi phí cao hơn do thiết kế phức tạp và yêu cầu các thành phần điều chỉnh điện áp. |
IV. Cách Nhận Biết Các Loại Mạch Amplifier
1. Nhận Biết Mạch Class AB
Tản Nhiệt Lớn: Do tản nhiệt nhiều, các ampli Class AB thường có bộ tản nhiệt lớn để quản lý nhiệt độ hiệu quả.
Transistor Hoạt Động Liên Tục: Các transistor trong mạch Class AB hoạt động liên tục với điểm nghỉ để giảm méo chéo, đảm bảo tín hiệu âm thanh trung thực.
2. Nhận Biết Mạch Class H
Điện Áp Biến Thiên: Ampli Class H có thể điều chỉnh điện áp theo tín hiệu đầu vào, thường có các mạch điều chỉnh điện áp phức tạp và đa tầng.
Hiệu Suất Cao: Hiệu suất năng lượng cao hơn và tản nhiệt ít hơn, phù hợp cho các ứng dụng công suất lớn và biểu diễn chuyên nghiệp.
V. Lời Khuyên Cho Người Tiêu Dùng
1. Khi Nào Chọn Class AB?
Chất Lượng Âm Thanh: Nếu bạn cần chất lượng âm thanh cao với độ méo thấp, đặc biệt trong các ứng dụng hi-fi và nghe nhạc tinh tế.
Thiết Kế Đơn Giản: Khi bạn không quan tâm nhiều đến hiệu suất năng lượng hoặc vấn đề tản nhiệt, và cần một thiết bị dễ bảo trì và sửa chữa.
2. Khi Nào Chọn Class H?
Hiệu Suất Cao: Nếu bạn cần một ampli có hiệu suất cao và ít tỏa nhiệt hơn, đặc biệt cho các ứng dụng công suất lớn và chuyên nghiệp như hệ thống âm thanh sân khấu và biểu diễn trực tiếp.
Đầu Tư Cho Thiết Kế Phức Tạp: Khi bạn sẵn sàng đầu tư thêm chi phí cho thiết kế phức tạp để có được hiệu suất và độ bền tốt hơn.
Kết Luận
Mạch Class AB và Class H đều có những ưu, nhược điểm và ứng dụng riêng. Bằng cách hiểu rõ các loại mạch này, từ thiết kế, kiểu dáng, linh kiện cho đến cách nhận biết và lựa chọn sản phẩm, bạn có thể đưa ra quyết định chính xác nhất phù hợp với nhu cầu và mong muốn của mình.
Với kinh nghiệm nhiều năm làm việc tại QSC, Crest Audio và nhiều thương hiệu ampli nổi tiếng, tôi tin rằng sự lựa chọn đúng đắn sẽ mang lại cho bạn những trải nghiệm âm thanh tuyệt vời và đáng nhớ. Hãy lựa chọn thông minh và tận hưởng âm nhạc theo cách của bạn!
